FEITUO Nødbelysningsløsninger for T-banestasjoner

Søknadsplanlegging for Nøddownlights og Spotlights
Nødlys hjelper passasjerer med å navigere og evakuere når normal belysning svikter på en metrostasjon. Baner, plattformer, vekselganger og trapper har ulik planløsning og installasjonsforhold. Et effektivt opplegg gir kontinuerlig belysning langs sirkulasjonsveier og ekstra dekning ved avkjørsler, svinger og nivåendringer. Ved å trekke på sine nøddownlights, tvillingpunkts nødlys og matchende fjernkontroller, presenterer FEITUO en tilnærming til valg av armaturer etter stasjonsområde.
I denne tilnærmingen betjener nøddownlights sirkulasjonsområder der deres monteringsarrangement og lysfordeling er egnet. Nødlyskastere gir ekstra dekning der justerbar sikting er nyttig. Sammen med utgangsskilt kan disse produktene støtte et tydelig evakueringslysoppsett. Endelige modeller, posisjoner og mengder bør etableres gjennom prosjektgjennomgang og lysberegninger.

Kontinuerlig dekning langs evakueringsruter
T-banestasjoner har begrenset naturlig dagslys. Når normal belysning avbrytes, må passasjerene identifisere ruten foran, hindringer og endringer i gulvnivå. Søyler, reklameutstillinger, billettporter, taktjenester og svinger i passasjer kan påvirke belysningsdekningen. Ordningen bør derfor kontrolleres langs godkjente evakueringsveier, med særlig vekt på forbindelser mellom plattformer og trapper, passasjer og gangarealer og områder nær avkjørsler.
Nødarmaturer lyser opp områdene folk beveger seg gjennom, mens rømningsskilt kommuniserer retnings- og utgangsinformasjon. Prosjekterende bør vurdere både rutebelysning og skiltsynlighet, koordinere lysopplegget med stasjonens evakueringsstrategi, brannsikkerhetsdesign og driftskrav.

Nøddownlights for offentlige stasjonsområder

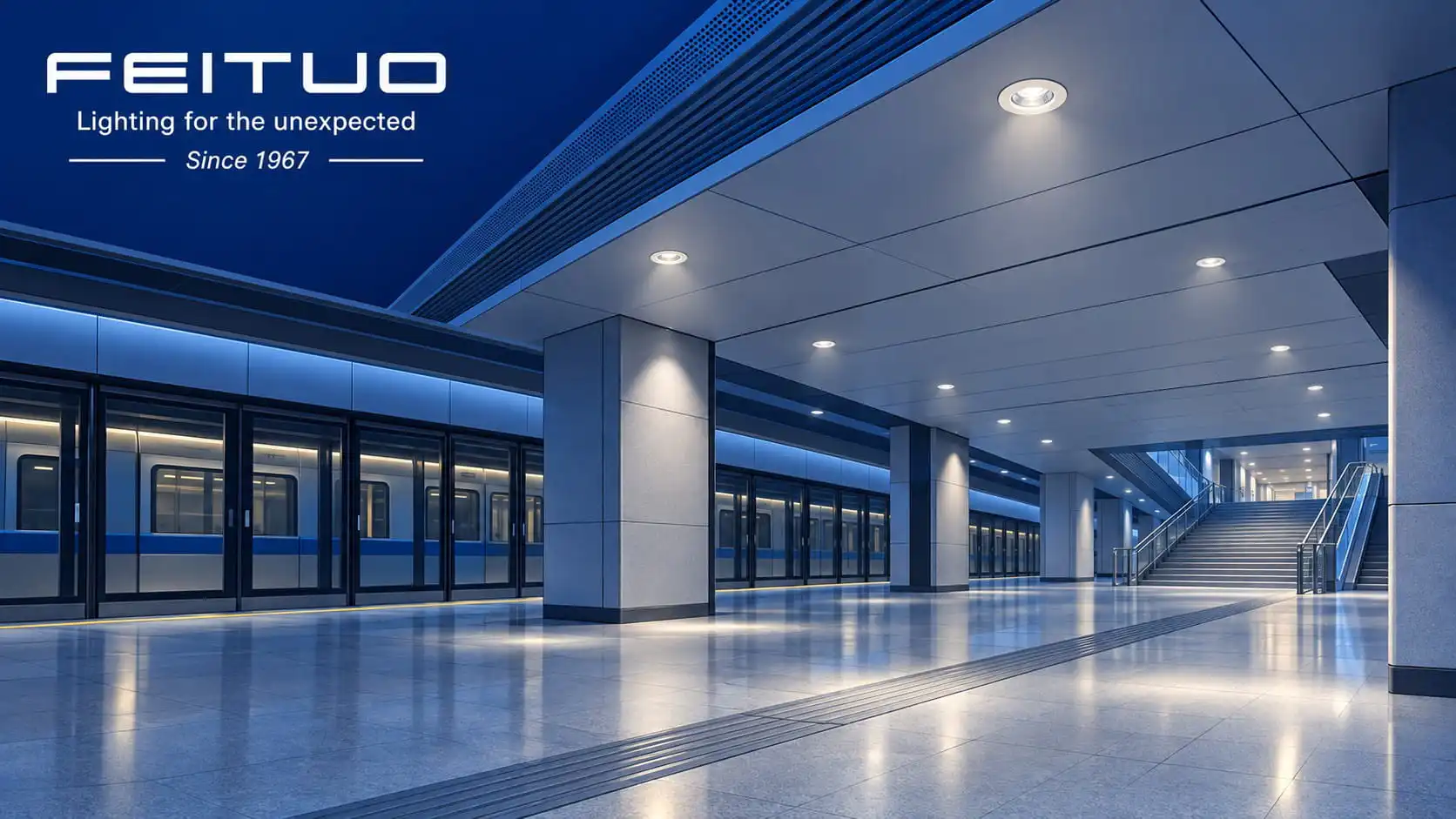

Nøddownlights kan innlemmes i takoppsettet til haller, plattformer og utvekslingspassasjer der takkonstruksjon og vedlikeholdsadkomst tillater det. Innfelt montering bidrar til å opprettholde et ryddig takutseende. Overflatemontering tilbyr et annet alternativ for enkelte områder uten undertak og for oppussingsarbeid. Utskjæringsdimensjoner, installasjonsdybde, takkonstruksjon og adkomst for service bør kontrolleres ved valg.
FEITUOs DL-produktside beskriver innfelt installasjon, med utskiftbare linser og selvtestfunksjonalitet på relevante konfigurasjoner. Den faktiske lysfordelingen til hver linse bør bekreftes ved hjelp av modellspesifikk fotometrisk informasjon før man vurderer egnethet for åpne områder eller trange passasjer.[2]
DLB-serien tilbyr alternativer for overflatemontering og innfelt montering. De publiserte spesifikasjonene for DLB300 UL og DLB150 UL viser en nominell nødvarighet på tre timer og en IP65-beskyttelsesklassifisering. Disse tallene kan informere foreløpig utvalg; endelige spesifikasjoner, miljøegnethet og sertifiseringsomfang bør bekreftes for den valgte konfigurasjonen.[3]

Nødlyskastere for svingtrapper og utganger
Nødlyskastere kan vurderes for ytterligere dekning ved passasjevendinger, trappeavsatser, områder nær utganger og steder som er påvirket av strukturelle hindringer. FEITUOs tvillingspotserie inkluderer justerbare hoder, slik at sikteretningen kan stilles inn for installasjonen. For eksempel kan de to hodene dekke en trappeavsats og en tilstøtende passasje. Sikting og dekning bør verifiseres ved hjelp av fotometriske data i nødmodus.[4]
Nyttig lys bør falle på sirkulasjonsområdene som trenger belysning, med blending kontrollert i passasjers siktlinjer. Trappekontroller bør ta for seg trinn, endringer i nivå og svinger. Plattformbelysning bør følge de angitte passasjerevakueringsrutene og ta hensyn til plattformskjermdører og søyler, og unngå mørke hull mellom lokalt opplyste områder.
Når matchende fjernhoder brukes, bør vurderingen også bekrefte forsyningsenhetens utgangsspenning, tilgjengelig belastningskapasitet, kabellengde, spenningsfall og nødvarighet med tilkoblet last. Eksterne hoder krever en kompatibel strømkilde, så forsyningsenheten og hoder bør vurderes som en kombinasjon.[5]

Kombinere armaturer etter stasjonsområde
Følgende ordninger er planleggingsforslag. Endelige oppsett avhenger av stasjonstegninger, evakueringsstrategi, monteringshøyder og nødlysberegninger.

Koordinering av strømforsyning og kontroll
For selvstendige batteriarmaturer bør prosjektet verifisere ladearrangementer, responsen på svikt i den normale lysforsyningen og nødutgang i hele den nødvendige varigheten. Opprettholdt eller ikke-opprettholdt drift bør velges for å passe til stasjonens driftsarrangement og designkrav, med normal- og nødlyslogikken klart definert.
Prosjekter som bruker et sentralt batterisystem, sentral nødstrømforsyning eller adresserbar kontroll krever bekreftelse av inngangsspenning, AC- eller DC-drift, omkoblingsforhold, overvåkingsmoduler og kommunikasjonsprotokoller. Nødvendige kompatibilitetskontroller bør fullføres under valget. Spesifikasjoner for en standard selvforsynt armatur etablerer ikke kompatibilitet med et sentralt forsynings- eller kontrollsystem.

Verifiserer ytelse i nødmodus
Armaturavstand skal beregnes ved hjelp av monteringshøyde, faktisk nødlyseffekt, fotometrisk fordeling og stasjonsgeometri. Vurderingen bør ta for seg minimumsbelysning langs rømningsveier, ensartethet, blending og ytelse ved slutten av den nødvendige nødvarigheten. Normal-modus lysstyrke og nominell elektrisk kraft alene etablerer ikke ytelsen til evakueringsbelysningen under et strømbrudd.
Beregninger bør verifiseres gjennom igangkjøring. Nødmodustester, belysningsstyrkemålinger og ruteinspeksjoner kan identifisere mørke områder og sjekke hodesikting, strukturelle hindringer og forskjeller mellom designet og installert posisjon. Oppussingsordninger bør også vurdere effekten av nye billettporter, skilt, annonsestrukturer eller takendringer på eksisterende dekning.
Prosjekter bør separat gjennomgå armaturproduktstandarder, transittbrannsikkerhetskrav og lokale regler. For eksempel adresserer IEC 60598-2-22 krav til nødarmaturer, mens NFPA 130 tar for seg brannbeskyttelse og livssikkerhet for faste føringsveier og passasjerskinnesystemer. Gjeldende standarder og utgaver bør etableres gjennom prosjektets design- og godkjenningskrav.[6][7]

Inkludert testing og vedlikehold i drift
Stasjoner inneholder mange armaturer, og enkelte monteringsposisjoner krever planlagt tilgang for vedlikehold. FEITUOs DLB-produktside viser månedlige og årlige selvdiagnostiske funksjoner på relevante konfigurasjoner, som kan vurderes som en del av en vedlikeholdsordning. Testresultater bør støttes av statussjekker, feilretting og vedlikeholdsprotokoller. Sentral overvåking og feilrapportering krever separat bekreftelse av relevante grensesnitt.[3]
Driftsplanen bør inkludere batteritilstandskontroller, nødvendig varighetstester, linsrengjøring og verifisering av spotlight-sikting, med reparasjoner og utskiftninger registrert. Testplanlegging bør ta hensyn til stasjonens driftstimer og ladeforholdene etter testing, slik at nødvendig nødberedskap opprettholdes.

Utvikle produktplanen med FEITUO
FEITUO har produksjonsbaser i Kina og Vietnam og tilbyr nødbelysning, utgangsskilt og relaterte produkter, med OEM- og ODM-støtte. For nye metrostasjoner og oppussingsprosjekter kan partnere samarbeide med FEITUO for å konsolidere gjentatte krav til produktfamilier og bekrefte monteringsarrangement, lysdistribusjon, nødvarighet og teknisk dokumentasjon.[4]
FEITUO tar gjerne imot henvendelser fra jernbaneprosjektentreprenører, lysdesignere, systemintegratorer og kanalpartnere. Stasjonsplaner, armaturskjema, monteringsforhold og kraft- og styringskrav gir et praktisk utgangspunkt for valg av nøddownlights og spotlights. Å tydelig definere belysningsoppgaven og systemforholdene for hvert område hjelper til med å samkjøre innkjøp, installasjon og løpende vedlikehold.
Utforsk FEITUO nøddownlights
